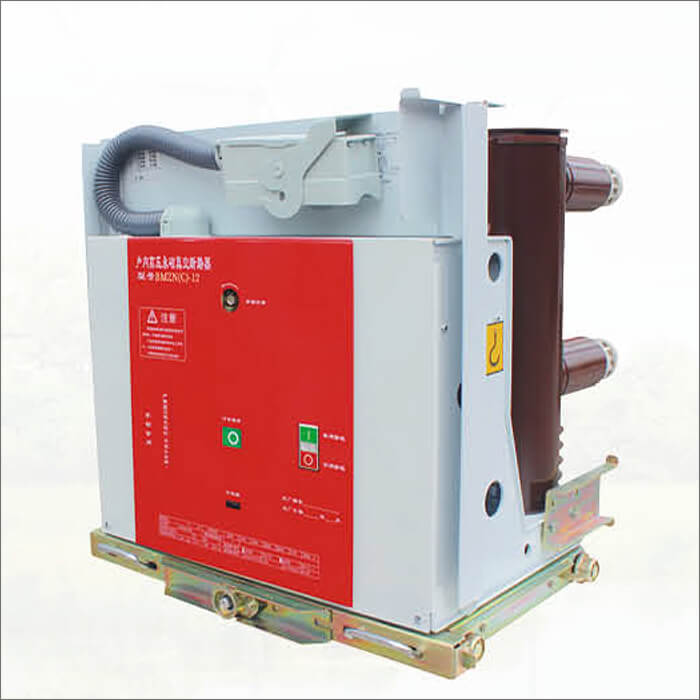

Өндөр хүчдэлийн вакуум таслуур

Өндөр хүчдэлийн вакуум таслуур (VCB – Vacuum Circuit Breaker) нь цахилгаан хэлхээг таслах, залгах үед вакуум орчинд нум унтраах зарчимд үндэслэн ажилладаг өндөр хүчдэлийн цахилгаан хамгаалалтын төхөөрөмж юм.

Энэхүү таслуур нь цахилгаан системийн аюулгүй ажиллагааг хангах, гэмтэл гарсан үед цахилгааныг хурдан бөгөөд найдвартай таслах зориулалттай бөгөөд цахилгаан станц, дэд станц, үйлдвэрийн цахилгаан хуваарилалт, салхин болон нарны цахилгаан станц, хот суурин газрын цахилгаан сүлжээ зэрэгт өргөн хэрэглэгддэг.

2. Ажиллах зарчим

Хэлхээнд богино холболт, хэт ачаалал, эсвэл гэмтэл үүссэн үед:

1. Таслуурын контактууд вакуум таслах камерт сална;

2. Вакуум орчинд агаар байхгүй тул цахилгаан нум удаан үргэлжлэх боломжгүй;

3. Иймээс цахилгаан гүйдэл маш хурдан таслагдаж, төхөөрөмж болон системийг хамгаална.

👉 Газрын тосон болон SF₆ хийн таслуураас илүү байгальд ээлтэй, аюулгүй, тогтвортой, урт хугацаанд найдвартай.

3. Үндсэн үүрэг ба хамгаалалт

Өндөр хүчдэлийн вакуум таслуур нь дараах үндсэн үүрэгтэй:

• ✅ Цахилгаан хэлхээг хэвийн горимоор залгах, салгах

• ✅ Богино холболтоос хамгаалах

• ✅ Хэт ачааллаас хамгаалах

• ✅ Гэмтэл гарсан үед цахилгааныг шуурхай таслах

• ✅ Релей хамгаалалтын системтэй хамтран ажиллах

Ихэвчлэн дараах хүчдэлийн түвшинд хэрэглэгдэнэ:

• 10 kV/12 kV/24 kV/35 kV

4. Давуу талууд

5. Хэрэглээний хүрээ

Өндөр хүчдэлийн вакуум таслуурыг дараах салбарт ашигладаг:

• 🏭 Үйлдвэрийн цахилгаан хуваарилалт

• ⚡ Хотын дэд станцууд

• 🌬 Салхин цахилгаан станц

• ☀️ Нарны цахилгаан станц

• ⛏️ Уул уурхайн цахилгаан систем

• 🏢 Томоохон барилга байгууламжийн цахилгаан хангамж

Ихэвчлэн дараах шкафанд суурилуулна:

• KYN28 өндөр хүчдэлийн шкаф

• XGN кабинет

• Ринг сүлжээний шкаф (Ring Main Unit, RMU)
