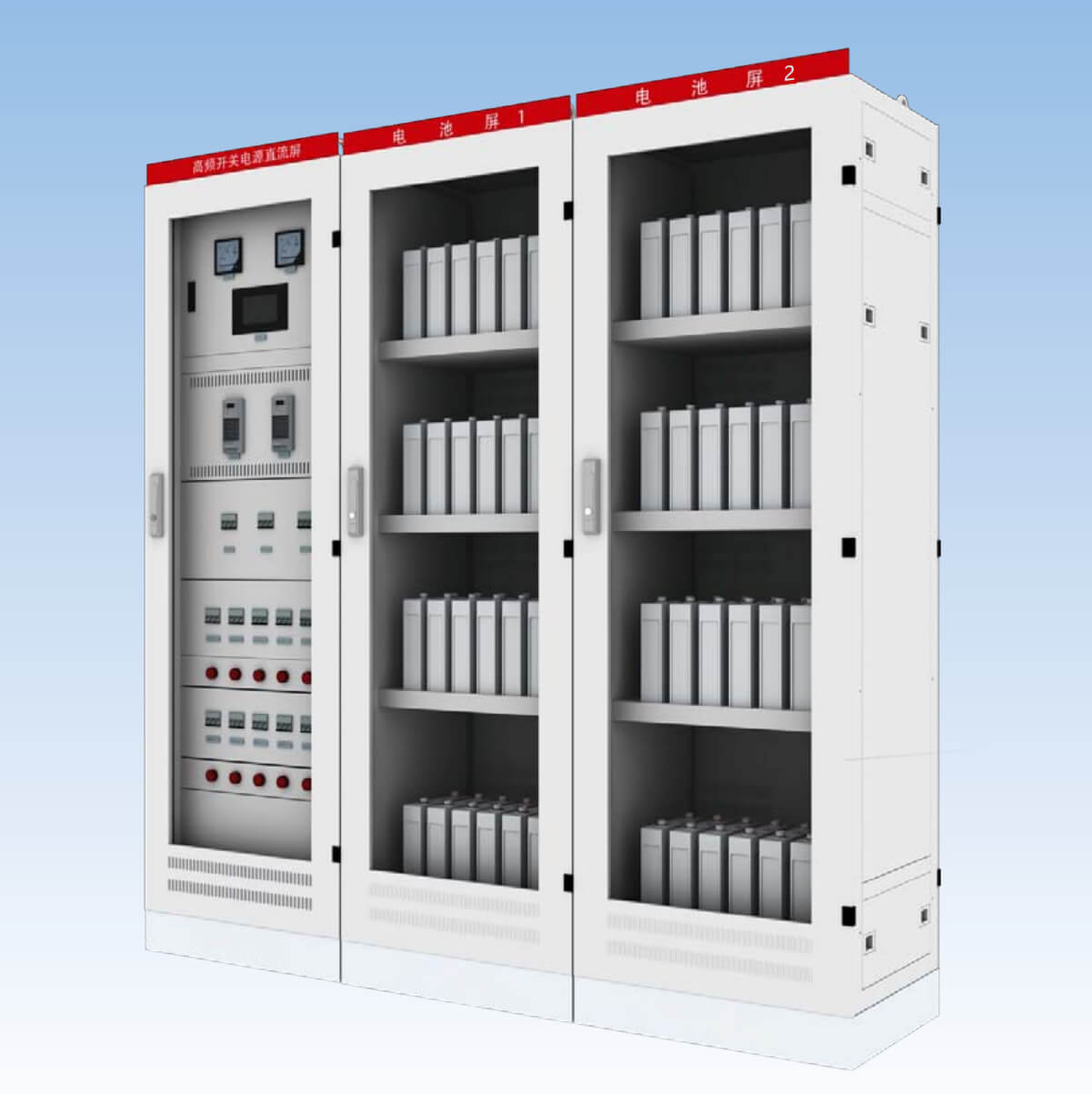

Ухаалаг өндөр давтамжийн тогтмол гүйдлийн щит (Smart High-Frequency DC Power Supply System/Panel) нь орчин үеийн эрчим хүчний дэд станц, цахилгаан станц болон дата төвүүдийн “зүрх” гэгддэг маш чухал төхөөрөмж юм.
Энэхүү систем нь хувьсах гүйдлийг ($AC$) өндөр давтамжийн хувиргалтаар тогтмол гүйдэл ($DC$) болгон хувиргаж, реле хамгаалалт, автоматжуулалтын төхөөрөмж болон аваарын гэрэлтүүлгийг тасралтгүй эрчим хүчээр хангадаг.
1. Үндсэн бүтэц (Components)
Ухаалаг тогтмол гүйдлийн щит нь дараах үндсэн хэсгүүдээс бүрдэнэ:
-
Цэнэглэгч модуль (Rectifier Modules): Өндөр давтамжийн сэлгэн залгалттай (Switching mode) тэжээлийн блокууд. Эдгээр нь $AC$ хүчдэлийг маш тогтвортой $DC$ хүчдэл болгоно.
-
Хяналтын систем (Monitoring Unit): Системийн “тархи”. Бүх модулийн ажиллагаа, батерейны төлөв, тусгаарлалтын түвшинг хянаж, мэдээллийг алсын зайд дамжуулна.
-
Батерейны цуглуулга (Battery Bank): Ихэвчлэн засвар үйлчилгээ шаарддаггүй хар тугалганы хүчлийн (VRLA) батерейнууд. Тэжээл тасрах үед нөөцөөр хангана.
-
Тусгаарлалтын хяналт (Insulation Monitoring): Тогтмол гүйдлийн шугамд газардуулгын гэмтэл гарсан эсэхийг байнга шалгана.
-
Түгээх хэсэг (Distribution Unit): Төрөл бүрийн автомат таслуур болон гал хамгаалагчаар дамжуулан хэрэглэгчдэд тогтмол гүйдлийг хуваарилна.
2. “Ухаалаг” ба “Өндөр давтамжийн” гэдгийн давуу тал
Яагаад хуучны трансформатортай системээс илүү гэж?
| Шинж чанар |
Давуу тал |
| Өндөр ашигт үйлийн коэффициент (АҮК) |
Өндөр давтамжийн технологи нь эрчим хүчний алдагдлыг багасгаж, 92-95%-ийн АҮК-д хүрдэг. |
| Жижиг овор хэмжээ |
Трансформатор ашигладаггүй тул хөнгөн бөгөөд зай талбай бага эзэлнэ. |
| N+1 Нөөцлөлт |
Нэг модуль гэмтсэн ч бусад нь ачааллыг дааж, систем хэвийн ажилласаар байна. |
| Алсын хяналт |
RS485, Ethernet эсвэл IEC61850 протоколоор дамжуулан диспетчерийн төвөөс хянах боломжтой. |
| Батерейны удирдлага |
Батерейг хэт цэнэглэх эсвэл гүн цэнэг алдахаас сэргийлж, ашиглалтын хугацааг уртасгадаг. |
3. Ажиллах зарчим
-
Оролт: Гурван фазын $AC \ 380V$ эсвэл нэг фазын $AC \ 220V$ орно.
-
Хувиргалт: Өндөр давтамжийн модулиуд хүчдэлийг шулуутгаж, тогтмол $DC \ 110V$ эсвэл $DC \ 220V$ болгоно.
-
Цэнэглэлт: Үүссэн тогтмол гүйдэл нь батерейг цэнэглэж, нэгэн зэрэг ачааллыг тэжээнэ.
-
Аваарын горим: Хэрэв гаднаас ирэх хувьсах гүйдэл тасарвал батерей ямар ч хугацааны алдагдалгүйгээр ($0 \ ms$) шууд тэжээлийг хариуцна.
4. Техникийн гол үзүүлэлтүүд
-
Гаралтын хүчдэл: Ихэвчлэн $110V$ эсвэл $220V$.
-
Хүчдэлийн тогтворжилт: $\le 0.5\%$.
-
Долгиолол (Ripple): $\le 0.1\%$.
-
Хамгаалалтын зэрэг: $IP20, IP30$ (Дотор).
-
Ажиллах температур: $-10^\circ C \sim +45^\circ C$.
5. Хэрэглээний талбар
-
Дэд станцууд (Substations): 110кВ-аас 500кВ хүртэлх бүх станцуудад.
-
Цахилгаан станц: Удирдах самбар болон аваарын системд.
-
Төмөр зам: Дохиолол холбооны системд.
-
Уул уурхай: Хаалт, нээлтийн механизм болон хяналтын системд.
